應用領域：
適用于采礦、化工等行業。

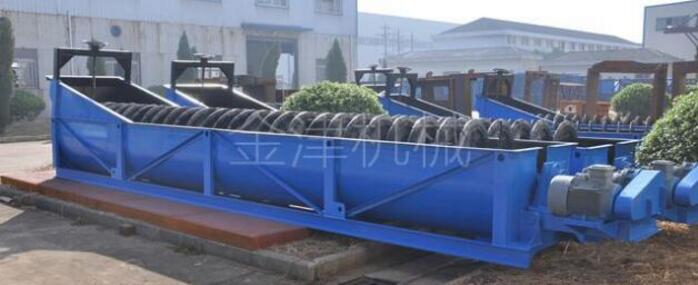

產品簡介：
FG螺旋分級機是一種高堰式選礦分級設備，主要用于磨礦回路中的預先分級和檢查分級，亦可用于洗礦和脫泥等作業。 根據螺旋葉片浸入溢流面深淺程度不同可分為高堰式和沉沒式兩種，前者用于溢流粒度為0.15—0.83mm的礦石分級，后者用于0.075—0.15mm的礦石分級。
性能特點：
具有操作簡單，維護方便，分級效果徹底等特點。

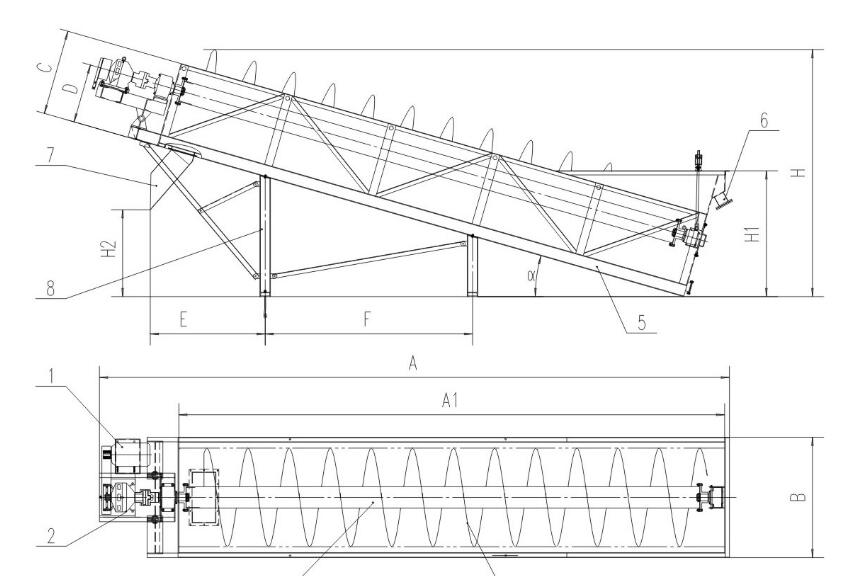

結構圖：
安裝尺寸：
產品型號 | A(mm) | A1(mm) | B(mm) | C(mm) | D(mm) | E(mm) | F(mm) | H(mm) | H1(mm) | H2(mm) |
FG-7 | 7530 | 6500 | 1008 | 715 | 495 | 1589 | / | 2674 | 1216 | 1154 |
FG-10 | 8508 | 7500 | 1238 | 902 | 609 | 1684 | / | 2936 | 1427 | 852 |
FG-12 | 8715 | 7500 | 1482 | 1029 | 729 | 1545 | 2898 | 3160 | 1627 | 976 |
FG-15 | 9580 | 8300 | 1832 | 1300 | 900 | 1747 | 3153 | 3758 | 1914 | 1326 |
主要技術參數：
型號 | FG-7 | FG-10 | FG-12 | FG-15 | |
螺旋葉片直徑 | 750 | 1000 | 1200 | 1500 | |
水槽長度 | 6500 | 7500 | 7500 | 8300 | |
螺旋轉速（r.p.m) | 6-10 | 6-8 | 5-7 | 4-6 | |
最大進料粒度 | 10 | 10 | 10 | 10 | |
處理能力（t/h) | 20-40 | 30-60 | 40-80 | 60-100 | |
最大耗水量 | 60 | 80 | 100 | 120 | |
電機 | 型號 | Y132M2-6 | Y160M-6 | Y160L-6 | Y180L-6 |
功率 | 5.5 | 7.5 | 11 | 15 | |
安裝傾角 | 16° | 16° | 16° | 16° | |
外形尺寸 | 7650×1160×1600 | 8800×1330×1800 | 8900×1630×2000 | 9910×1835×2290 | |
機器重量 | 3.7 | 4.8 | 7.2 | 9.5 | |
